Cisco SX10

Cisco SX10

Терминал для видеосвязи начального уровня CISCO TELEPRESENCE SX10 Quick Set

Компания Cisco выпустила на рынок очень интересную модель для видеоконференцсвязи - Cisco TelePresence SX10. Данный видеотерминал в первую очередь интересен своей ценой и предоставляемым функционалом за эти деньги. Предлагаем обратить внимание, что стоимость SX10 составляет от $3990В отличие от старших моделей линейки Cisco Telepresence - SX10 имеет довольно аскетическую комплектацию. В комплект входит: кодек видеоконференцсвязи + пульт управления + два шнурка (HDMI для TV и LAN для сети).

  •  Первым делом нужно решить вопрос с электрическим питанием.

Варианта подачи питания у нас два:

Вариант 1: используем технологию Power over Ethernet (PoE) . Видеотерминал будет работать, получая питание по LAN. Т.е. дополнительно потребуется готовность LAN.

Вариант 2: используем внешний блок питания. По умолчанию, в комплект SX10, при поставке  блок питания не входит. Соответственно, нужно проконтролировать этот момент при заказе.

  • Далее нужно подумать о физической установке SX10. Куда крепить?  С помощью чего крепить?

 Для монтажа SX10 у нас есть 2 варианта:

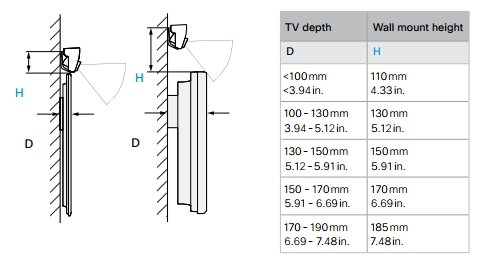

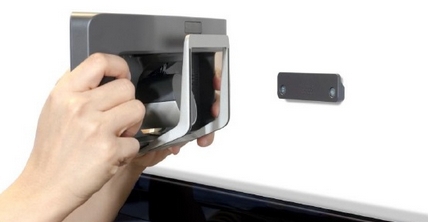

1). Используем крепеж, идущий в комплекте Wall Bracket и крепим на стену  над планируемым местом установки TV.

Cisco SX 10 Cisco SX10

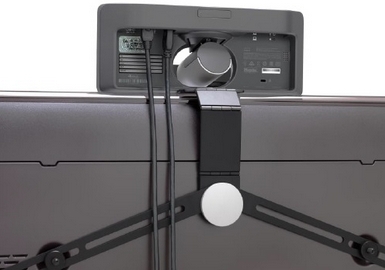

2) Заказываем дополнительно крепление для SX10 для монтажа непосредственно на сам TV.

Cisco SX10

Дополнительно доступен к заказу настольный микрофон, если мощности встроенного микрофона будет недостаточно.

Возможно использование  SX10 в качестве Standalone устройства, т.е. без регистрации на каком либо сервере управления вызовами. В данном режиме SX10 сможет совершать и принимать  звонки, как на IP адрес другого устройства, так и SIP URI этого устройства, если SIP URI назначен.  Для того чтобы позвонить с SX10 на соседний видеотерминал по протоколу SIP  путём набора IP- адреса достаточно в качестве удаленного абонента набрать IP-адрес в формате: имя_устройства@IP-адрес, где:

 - имя_устройства - можно внести любое значение для идентификации удаленного устройства;

 - IP –адрес   -  нужно внести IP адрес удаленного устройства, на которое мы звоним.

Пример набора:  sx20@10.0.10.100

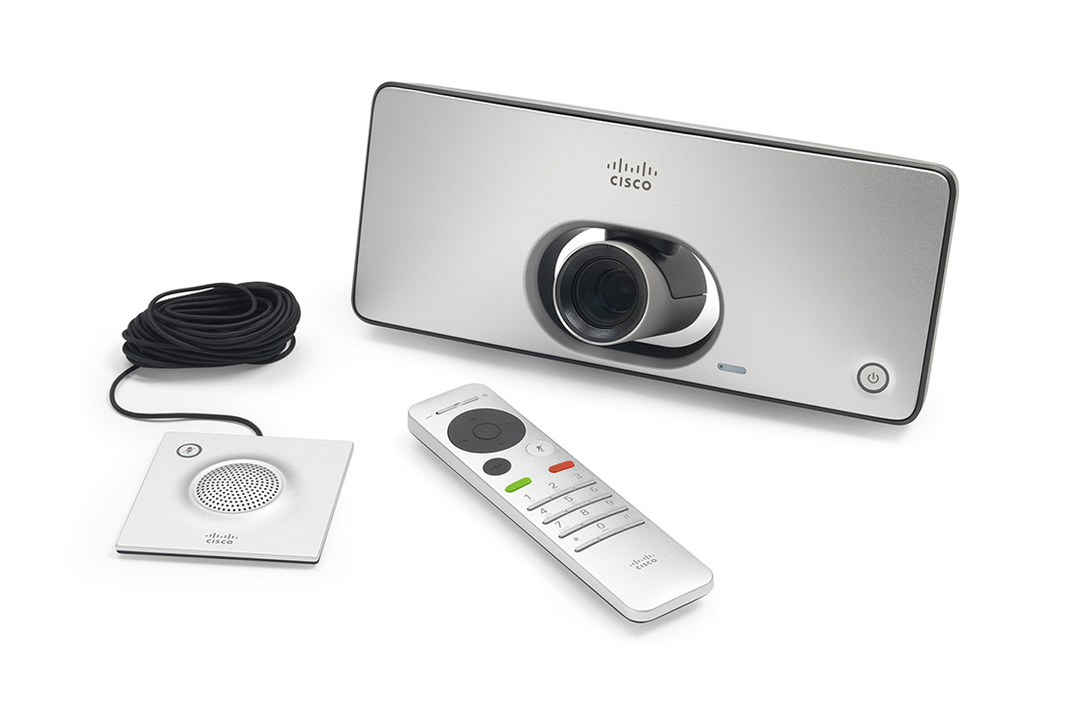

КОМПЛЕКТ ПОСТАВКИ

Кодек SX10 со встроенной HD-камерой и микрофоном
Крепление для настенного монтажа
Пульт ДУ TRC6
Сетевой кабель и кабель HDMI



ВСТРОЕННАЯ HD-КАМЕРА

5-кратный зум (2,65 оптический и цифровой зум)
Наклон +5°/-25°, панорамирование +/-30°
Вертикальный угол обзора 51,5°
Горизонтальный угол обзора 83°
Значение F от 2,1
1920 x 1080 пикселов прогрессивная развертка при 30 кадрах/c
Автоматическая или ручная фокусировка, яркость и баланс белого
Дистанционное управление камерой
Возможность крепеления камеры к потолку


ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС

Пульт ДУ TRC6 и экранный графический интерфейс


ЯЗЫКОВАЯ ПОДДЕРЖКА

Английский язык, Русский


УПРАВЛЕНИЕ СИСТЕМОЙ

Общее управление с помощью встроенных протоколов Telnet, SSH, XML, SOAP
Загрузка ПО на удаленные ресурсы через веб-сервер, SCP, HTTP, HTTPS
Дистанционное управление и система экранного меню



СЛУЖБЫ КАТАЛОГОВ

Поддержка локальных каталогов (Мои контакты)
Корпоративный каталог (с помощью Cisco UCM и Cisco TelePresence Management Suite [TMS])
Каталог сервера с поддержкой LDAP и H.350 (требуется Cisco TelePresence Management Suite)
Журнал звонков (полученные, исходящие и пропущенные звонки с указанием даты и времени)



ЭЛЕКТРОПИТАНИЕ

Поддержка PoE
Блок питания с автоматическим выбором напряжения
100–240 В переменного тока, 50/60Гц
Макс. 12 Вт в обычном режиме работы



РАБОЧАЯ ТЕМПЕРАТУРА И УРОВЕНЬ ВЛАЖНОСТИ

Температура окружающей среды от 0° до 40°
Относительная влажность от 10° до 90%



ТЕМПЕРАТУРА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

От 20° до 60°C при относительной влажности от 10% до 90% (без конденсации)
ГАБАРИТЫ

Ширина: 27,5 см
Высота: 11,7 см
Глубина: 9,1 см (с максимально наклоненной вниз камерой)
Масса: 0,9 кг



РАЗРЕШЕНИЯ И СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ

Директива 2006/95/EC (Директива по приборам низкого напряжения) — Стандарт IEC/EN 60950-1
Директива 2004/108/EC (Директива по электромагнитной совместимости)
— Стандарт EN 55022, класс B
— Стандарт EN 55024
— Стандарт EN 61000-3-2/-3-3
Одобрено в соответствии с UL 60950-1 и CAN/CSA-C22.2 No. 60950-1-07
Совместимость с FCC CFR 47 Часть 15 Класс A



ПРОПУСКНАЯ СПОСОБНОСТЬ

До 3 Мбит/с


МИНИМАЛЬНАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ ДЛЯ ПОДДЕРЖКИ РАЗРЕШЕНИЯ И ЧАСТОТЫ КАДРОВ

720p30 от 768 кбит/с
1080p30 от 1472 кбит/c



ОБХОД МЕЖСЕТЕВОГО ЭКРАНА

Технология Cisco TelePresence Expressway


СТАНДАРТЫ ВИДЕО

H.263, H.263+, H.264

ВИДЕОВХОДЫ ДВА ВИДЕОВХОДА (HDMI ИЛИ VGA, ВЫБОР В ПОЛЬЗОВАТЕЛЬСКОМ ИНТЕРФЕЙСЕ)
ПОДДЕРЖИВАЕМЫЕ ФОРМАТЫ:

640x480 (VGA)
720x480
704x576 (4CIF)
800x600 (SVGA)
848x480
1024x768 (XGA)
1152x864 (XGA+)
1280x720 (720p)
1280x768 (WXGA)
Стандарт Extended Display Identifi cation Data (EDID)



ВИДЕОВЫХОДЫ
Поддерживаемые форматы выхода HDMI:

1920 x 1080 при 60 кадрах/с (1080p60)
1920 x 1080 при 50 кадрах/с (1080p50)
Стандарт VESA Monitor Power Management
Стандарт Extended Display Identifi cation Data (EDID)



РАЗРЕШЕНИЕ ВИДЕО В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ (КОДИРОВАНИЕ И ДЕКОДИРОВАНИЕ):

176 x 144 при 30 (QCIF) (только декодирование)
352 x 288 при 30 (CIF)
512 x 288 при 30 (w288p)
576 x 448 при 30 (448p)
768 x 448 при 30 (w448p)
704 x 576 при 30 (4CIF)
1024 x 576 при 30 (w576p)
640 x 480 при 30 (VGA)
800 x 600 при 30 (SVGA)
1024 x 768 при 30 (XGA)
1280 x 768 при 30 (WXGA)
1280 x 720 при 30 (HD720p)
1920 x 1080 при 30 (HD1080p)


СТАНДАРТЫ АУДИО

64 Кбит/с MPEG4 AAC-LD, OPUS, G.722, G.722.1, G.711mu, G.711a, G.729ab и G.729


ХАРАКТЕРИСТИКИ ЗВУКА

Высококачественное монозвучание 20 КГц
Два акустических эхоподавителя
Автоматическая регулировка усиления (AGC)
Функция автоматического снижения уровня шума
Живая синхронизация звука и изображения



АУДИОВХОДЫ

Один внутренний микрофон
Один внешний микрофон, 4-контактный миниджек (настольный микрофон рCisco TelePresence Table Microphone 20)
Один вход HDMI



АУДИОВЫХОДЫ

Один мини-разъем для линейного выхода
Один HDMI, (цифровой основной аудиовыход)



ДВУХПОТОКОВОЕ ВИДЕО

Передача двух потоков по BFCP (SIP)
Разрешение до WXGAp5



ПОДДЕРЖКА МНОГОТОЧЕЧНОЙ СВЯЗИ

Конференц-связь Cisco по требованию (требуется Cisco UCM, Cisco TelePresence Server и Cisco TelePresence Conductor)


ПРОТОКОЛЫ

SIP


ВСТРОЕННОЕ ШИФРОВАНИЕ

SIP точка-точка
Стандартные: Расширенный стандарт шифрования (AES)
Автоматические генерация ключей и обмен ключами
Поддержка при двухпотоковой передаче



ОСОБЕННОСТИ IP-СЕТИ

Поиск в DNS конфигурации сервиса
Дифференцированное обслуживание (QoS)
Адаптивно регулируемая ширина полосы пропускания IP (включая управление потоками)
Динамическая буферизация сигнала воспроизведения и синхронизации звука с движением губ
Поддержка даты и времени по NTP
Снижение скорости при обнаружении потери пакетов
Набор URI
TCP/IP
DHCP
Сетевая аутентификация 802.1x
Виртуальная сеть LAN 802.1Ql
802.1p (QoS и класс обслуживания [CoS])
ClearPath
Medianet: Mediatrace и Metadata



CISCO UNIFIED COMMUNICATIONS MANAGER (ТРЕБУЕТСЯ CISCO UCM ВЕРСИИ 8.6 ИЛИ БОЛЕЕ ПОЗДНЕЙ)

Встроенная регистрация в Cisco Unified Communications Manager
Базовая подготовка Cisco Unifi ed Communications Manager
Обновление ПО из Cisco Unifi ed Communications Manager
Поддержка протокола обнаружения Cisco Discovery Protocol и опции DHCP 150
Базовые телефонные функции (удержание, возобновление, передача) и поиск в корпоративном справочнике



ПОДДЕРЖКА СЕТИ IPV6

Объединенные IPv4 и IPv6 для DHCP, Secure Shell (SSH), HTTP, Secure HTTP (HTTPS), DNS и дифференцированные службы (Diff Serv)
Поддержка статической и автоматической IP-конфигурации (автоконфигурация адресов без учета состояния)



ФУНКЦИИ БЕЗОПАСНОСТИ

Управление с помощью HTTPS и SSH
Пароль для IP-администрирования
Пароль для администрирования меню
Отключение IP-служб
Защита настроек сети

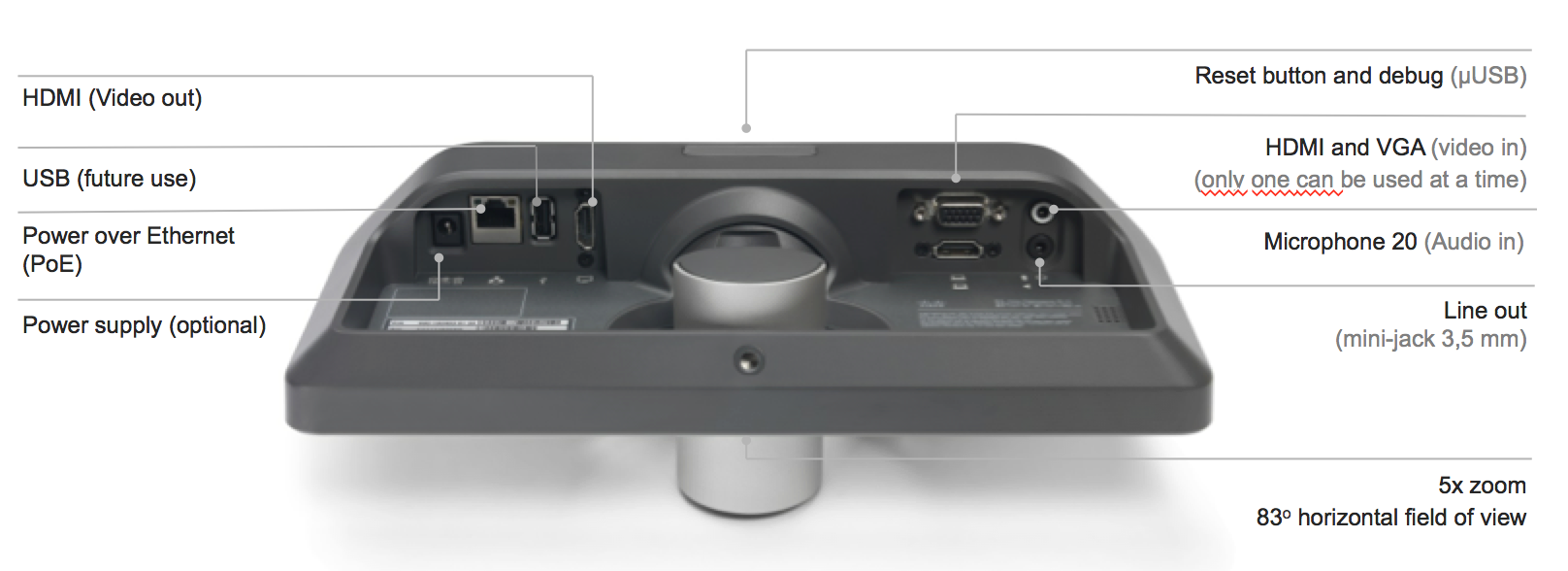

СЕТЕВЫЕ ИНТЕРФЕЙСЫ

Один коннектор LAN с поддержкой PoE (RJ-45) 100 Мбит


ДРУГИЕ ИНТЕРФЕЙСЫ

Один порт USB для использования в будущем
Один порт микро-USB для отладки
